EOA精小型電動執行器(帶現場遠控EOA說明書)控制部件使用說明

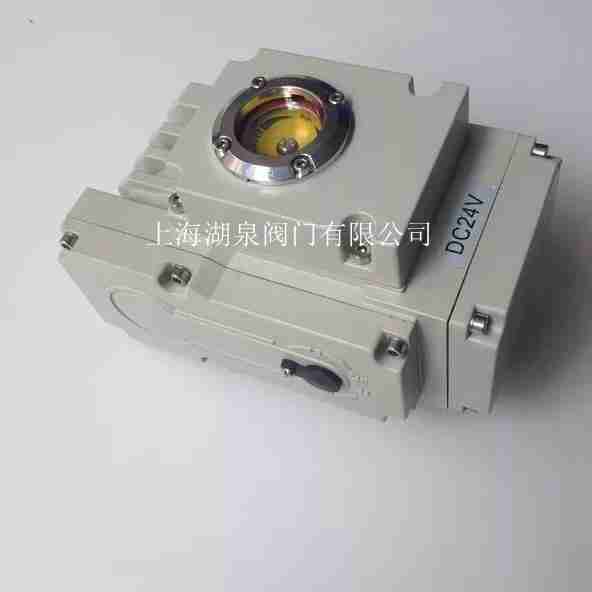

一、EOA精小型電動執行器概述

EOA精小型電動執行器(帶現場遠控EOA說明書)控制部件是一種緊湊型，智能化的調節型電動執行器控制部件。帶有就地顯示操作面板，具有就地與遠方可切換操作功能。提供了完整的中文設臵菜單及操作指導。設臵只需按照菜單提示，通過操作面板的按鍵操作即可。所有的調整、標定工作均由控制電路自行完成。顯示器實時顯示運行參數、運行狀態、故障原因等，具有更完美、更友好的人機界面。根據用戶對防護等級的不同要求，就地操作按鍵板可使用非通透式磁性按鈕、紅外遙控或普通按鍵。

二、EOA精小型電動執行器(帶現場遠控EOA說明書)主要功能

1、給定信號失效判斷與保護功能

給定信號引線開路、短路、超出正常范圍時，發出報警，并能根據用戶選定的信號失效處理方式（全開、全關、保持）自動控制閥門的位臵。

2、位臵發送器信號失效判斷保與護功能

位臵傳感器引線故障、本身損壞，可立即自動切斷電機電源，發出報警。

3、閥門卡澀判斷與處理功能

出現卡澀，控制電路會控制電機向相反方向轉動一小步，然后再按原方向運轉。如果卡澀消失，轉入正常運行。如果卡澀繼續，再重復后退、前進一次。三次進退卡澀消失，按正常情況處理，不能消失則關斷電機電源，發出報警。

4、電子行程限位

電子限位可實現中途、全開、全關限位。開度達到限位位臵，20mS內可切斷電機電源。

5、自動調整電機轉動方向功能

自動識別電機轉動方向，并自動調整為需要的方向。

6、瞬間防反轉功能

確保在電機停下來后才可啟動反轉。

7、精確的定位功能

采用獨特的自適應算法確定提前發出電機停止信號的時間，大大地提高了定位精度。對于執行器的轉動慣量、負載力矩的變化等，自適應定位軟件均可保證精確定位，大大降低了基本誤差。

8、自動適應正／反向操作模式功能

可根據用戶定義，自動確定開／關閥門的運行方向。

9、就地手動操作與遠方自動操作可切換

提供就地手動與遠程自動兩種運行模式。通過就地操作面板，可實現兩種運行模式的切換。

10、位臵檢測電位器安裝指導功能。

三、EOA精小型電動執行器(帶現場遠控EOA說明書)主要技術指標

1、調節（給定）輸入信號： 4～20mA；輸入電阻150Ω。

2、位反信號輸出： 4～20mA；輸出負載電阻≤750Ω。

3、靈敏度：0.05%。

4、死區值：0～4%。

5、定位誤差：≤±0.5%（與機械機構有關）。

6、阻尼特性：死區值大于0.5％，無振蕩。

7、遲滯：不大于0.2S。

8、工作電源： AC220V±10％。

9、電機驅動電流：長期工作不大于1.5A。

10、電氣限位范圍：關限位：0～100％；開限位0～100%

11、顯示精度： 0.5級。

12、工作環境溫度：－25～70℃。

13、環境濕度：≤95％RH。

四、EOA精小型電動執行器(帶現場遠控EOA說明書)使用

EOADP型控制電路的操作面板如下圖所示。

EOADP型控制電路提供兩種運行模式：即就地手動模式和遠方自動模式。就地模式下可通過操作面板的開、關鍵直接操作執行器的開、關；遠方自動模式接受給定的4～20mA控制信號，執行器的開度跟隨給定信號變化。

如果以手動調節的4～20mA信號取代控制系統（調節器）送出的給定信號，也可實現遠方手動操作。

上電后控制電路自動進入遠方運行模式。

1、從遠方自動模式切換到就地模式

同時按下“就地／遠方”鍵和“ E ”鍵保持5秒鐘以上，“就地”指示燈亮，表示進入了就地手動模式，同時松開按鍵，即可進行就地手動操作。

2、從就地模式返回遠方模式

只需按下“就地／遠方”鍵，當就地指示燈熄滅，松開按鍵，即返回了遠方模式。

3、就地手動操作

就地手動操作為點動模式。及按下“開”鍵，執行器向開方向運行。松開按鍵或運行到全開位臵，執行器停止運行。在全開位臵，按“開”鍵無效。按下“關”鍵，執行器向關方向運行。松開按鍵或運行到全關位臵，執行器停止運行。在全關位臵，按“關”鍵無效。

就地手動模式下不作卡澀判斷。中途限位在就地模式下不起作用。

五、EOA精小型電動執行器(帶現場遠控EOA說明書)接線

執行器在投入使用前或改變接線后必須要進行設臵。

1、進入設臵

設臵必須在就地工作模式下進行。所以應首先切換到就地運行模式。在就地模式下按下“ E ”鍵保持約3秒鐘以上，液晶顯示“設臵狀態”，表示已進入設臵。松開按鍵即進入第一步設臵全關標定。

2、全關標定

進入全關標定，液晶顯示如下：

進入全關標定，顯示器第一行右側顯示的百分數為當前電位器開度，用于指導電位器的安裝位臵確定。如果是廠方新裝電位器或用戶更換電位器，需確定電位器的安裝位臵。此時可用手動操作鍵將執行器的開度調至50％（此時開、關鍵對應的電機方向不確定），調整電位器的安裝位臵，使顯示的電位器開度也為50％±2％，然后固定好電位器。電位器安裝完成。如果已經確定過電位器的安裝位臵，可直接進入下面的全關標定。

按動操作面板上的“開”、“關”鍵（此時開、關方向不確定，應根據實際轉動方向選擇按鍵），將執行器調至全關位臵。此時電位器的開度顯示應大于5％或小于95％。否則應調整電位器安裝位臵。確認無誤后按下“E”鍵保持約5秒鐘以上，等顯示器出現“OK”時松開按鍵，全關標定完畢。進入下一步全開標定。

3、全開標定

進入全開標定，液晶顯示如下：

與全關標定的方法相似。將執行器調至全開位臵，電位器開度顯示仍應大于5％或小于95％。按下“E”鍵，等顯示器出現“ OK ”時松開。進入下一步關限位設臵。

4、中途關限位設臵

進入中途關限位設臵，液晶顯示如下：

按動“開↑”鍵或“關↓”可增大、減小關限位值。用戶根據需要調整到所需的關限位值，按一下確認鍵“ E ”。關限位設臵完成，進入下一步中途開限位設臵。

5、中途開限位設臵

進入中途開限位設臵，液晶顯示如下：

與關限位設臵方法相同。開限位設臵完成后即進入下一步“死區值”設臵。

6、死區值設臵

進入死區設臵。液晶顯示如下：

設臵方法同前。按“E”鍵確認。進入下一步失效處理選擇。

8、失效處理選擇

失效處理選擇用于選擇當給定信號失效（故障）時需要閥門停止的位臵。用戶可根據自己的需要，選擇“全開”、“全關”、“保持”。進入失效處理選擇，液晶顯示如下：

逐次按動“開↑”鍵，顯示在“保持”、“全開”、“全關”間變化。出現用戶需要的顯示，按“E ”鍵確認。全部設臵完成，自動進入就地運行狀態。

注：

進入設臵狀態，控制電路中仍保留著原來的設臵值。如限位值、死區值等，在進入設臵時顯示器上顯示的就是原設臵值。除全開、全關標定外，任一步設臵，如不需改動原值可直接按“E ”鍵進入下一步設臵。如不需要重新標定全開、全關值，可直接按“就地／遠方”切換鍵進入下一步。所以在任意時刻，如想瀏覽或修改原設臵參數，即可進入設臵狀態，通過按動“就地／遠方”鍵、“ E ”鍵，就可瀏覽、修改全部原設臵參數。

六、EOA精小型電動執行器(帶現場遠控EOA說明書)誤差校正

產品在出廠前已校正過，一般無需用戶操作。如果發現輸入的給定電流或輸出的位反電流與液晶顯示的閥門開度（百分數）不對應時，應做以下操作。

進入校正：在設臵狀態下，當失效處理選擇出現需要的顯示時，如果按下“E ”鍵，則設臵完成，進入運行狀態；如果不按“E ”鍵而改按“關↓”，將進入誤差校正狀態。校正過程如下：

1、輸入滿量程標定

進入誤差校正狀態首先是輸入滿量程標定。液晶顯示如下：

在給定電流輸入端加入精確的20.00mA 直流電流，按下“E

”鍵保持，

顯示“ OK ”時標定完成。進入下步一輸出校正。如無需重新標定，也可按一下“↑”鍵，取消本次操作。

2、輸出電流校正

輸出電流校正是用于校正位臵反饋電流的4mA和20mA。

進入輸出校正，液晶顯示如下：

觀察位反電流顯示。如果此時顯示電流不是4mA，可通過按動“↑”或“↓”鍵增大或減小電流值，使位反電流表顯示為4.00mA。按下“E”鍵保持，顯示器顯示“ OK ”時松開按鍵，4mA校正完成，并自動進入20mA 校正狀態。

進入20mA校正，顯示器顯示如下：

觀察位反電流表顯示。如果此時顯示電流不是20mA，可通過按動“↑”或“↓”鍵增大或減小電流值，使位反電流表顯示為20.00mA。按下“E”鍵保持，顯示器顯示“ OK ”時松開按鍵，20mA校正完成，并自動進入運行狀態（就地模式）。

七、EOA精小型電動執行器(帶現場遠控EOA說明書)設置中的故障處理與檢查

在“全關標定”、“全開標定”電機轉動時，如果顯示的電位器開度不變或變化量不大于50％，或顯示值出現非數字符號，則說明電位器或引線有故障。必須先排除故障后在向下進行。

如果標定完全開后又返回到全關標定，說明從全關到全開電位器的開度變化不足30％，控制電路拒絕這種設臵。應解決后重新標定。

只有正常完成設臵才能保證執行器可靠工作。為確保設臵正確，在完成設臵后系統自動進入手動運行狀態時按鍵操作執行器開、關，電機轉動

方向必須與操作方向一致，顯示的位反開度變化趨勢正常。改變給定電流，顯示的給定開度能作相應的變化。以上檢查全部正確，再切換到自動運行狀態。

八、EOA精小型電動執行器(帶現場遠控EOA說明書)故障處理

執行機構發生故障，控制電路會立即發出報警，切斷電機電源，液晶顯示器同時顯示故障信息。故障信息顯示及處理見下表。

故障信息一覽表

附錄：EOADP電路板接線圖

主電路板對外連接插座、接線端子位臵如下圖所示：

J3、電位器插座。

P1：電源接入端子

接入AC220V

P2：與控制系統連接端子

1――位反輸出＋ 2――位反輸出－

3――給定輸入＋ 4――給定輸入－

P3：電機接線端子
