電動蝶閥D943W-10P\DN200\CF8的產品規格尺寸及結構圖
[ 2025-12-11 ]

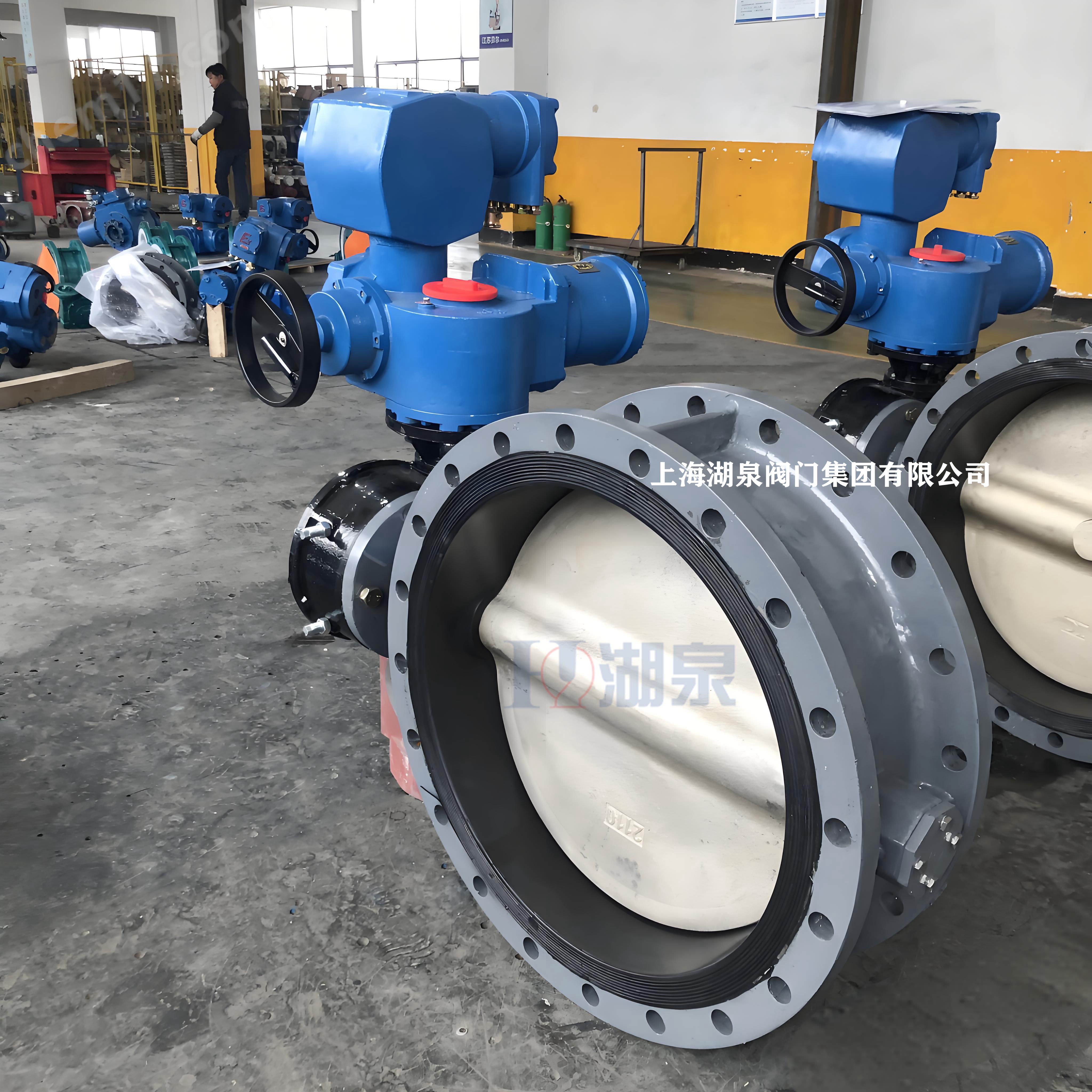

電動蝶閥D943W-10P\DN200\CF8的產品規格尺寸及結構圖。它是一種廣泛用于管道系統中流體控制的工業設備，其型號說明包括公稱壓力為10P（即PN10）、公稱直徑DN200（即管道內徑為200毫米）以及CF8材質（即不銹鋼304材質）。該閥門具有優異的耐腐蝕性能及較高的機械強度，適合在化工、造紙、石油、發電等領域的高要求環境下工作。以下將詳細介紹該產品的主要規格、尺寸及結構特點。
首先，從外形尺寸來看，該電動蝶閥產品在標準安裝條件下的法蘭連接尺寸符合GB/T 9119標準。在結構設計上，閥體采用分體式結構，方便拆卸與維護，法蘭連接提供了良好的密封性能，確保管道系統的運行穩定性。其蝶板直徑為200毫米，能夠?qū)崿F(xiàn)較大流量的流體控制，閥門的開閉旋轉角度通常為90度，全開或全閉狀態快速切換，有效提高工作效率。
其次，該產品的執行器采用電動控制方式，能夠通過外部電源驅動實現自動化操作。執行器內置限位開關可準確定位蝶板的開啟或關閉，有效避免與管道系統其他組件發生干涉。電動執行器的額定電壓通常為AC220V或AC380V，具體參數可根據客戶需求選配。
此外，從材質角度來看，CF8不銹鋼蝶板及閥體擁有優異的抗氧化及耐腐蝕能力，適用于水、蒸汽、氣體及一些腐蝕性介質的輸送與調節。密封材料選用耐磨性和化學穩定性良好的聚四氟乙烯（PTFE）或氟橡膠(FPM)，其使用溫度范圍通常為-20℃至120℃，確保在不同環境下長期穩定運行。
