產品名稱：Z43WF無導流孔平板閘閥|Z43F帶導流孔平板閘閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

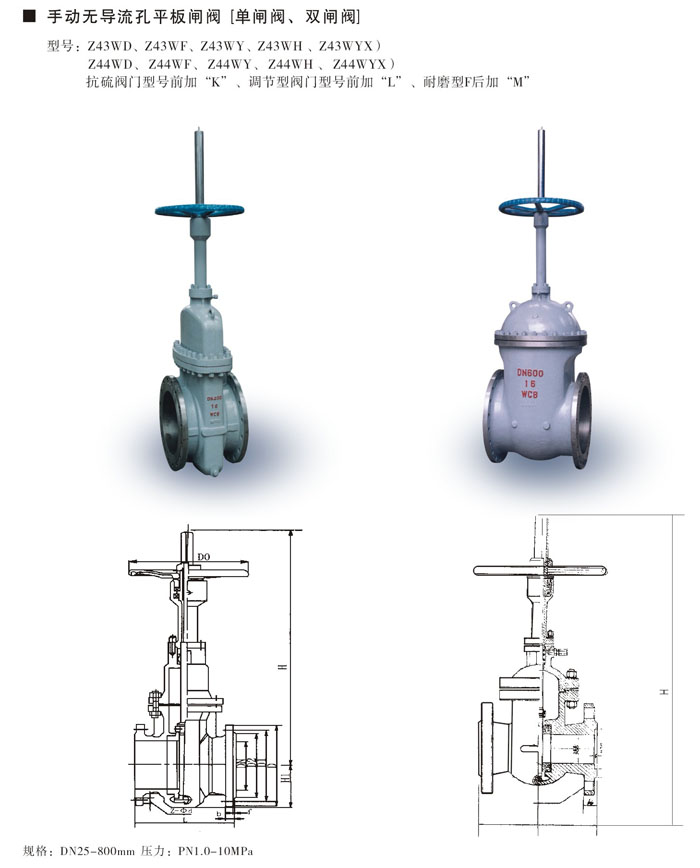

- 結構圖片
平板閘閥簡介：
平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。
閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。
平板閘閥分類：
平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。
按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃氣平板閘閥等。
平板閘閥的特點：
1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管 ：鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿： 螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封 ：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環 ： 焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構 ： 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架： 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋 ：兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座 :硬面，使用壽命最長。
(9) 閥瓣 : 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動 :整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
產品執行標準：
Z43WF無導流孔平板閘閥|Z43F帶導流孔平板閘閥執行標準 設計規范 結構長度 連接法蘭 試驗與檢驗 壓力-溫度 產品標識 JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220 API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25 產品性能參數：
Z43WF無導流孔平板閘閥|Z43F帶導流孔平板閘閥主要性能參數 設計等級 常溫下試驗壓力（MPa） 適用溫度℃ 適用介質 殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型 公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等 2.5 3.75 2.75 2.75 0.6 4.0 6.0 4.4 4.4 0.6 6.4 9.6 7.04 7.04 0.6 磅級Lb 150 3.0 2.2 2.2 0.6 300 7.7 5.6 5.6 0.6 產品零件材料：
Z43WF無導流孔平板閘閥|Z43F帶導流孔平板閘閥主要零部件材料 閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M 閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP 閥桿 2Cr13 2Cr13 A182-A6a A182-A316S 閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM 墊片 - 螺栓 35 35CrMo A193-B7M A193-B8 適用介質 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸類 產品訂貨須知：
一、①平板閘閥產品名稱與型號②平板閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的平板閘閥型號，請按平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://m.cst3d.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品外形和連接尺寸：
Z43WF無導流孔平板閘閥|Z43F帶導流孔平板閘閥主要外形和連接尺寸 1.6MPa DN L D D1 D2 Do f b H H1 n-Φd 凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C50 178 160 125 100 250 3 16 584 80 4-Φ18 65 190 180 145 120 250 3 18 634 95 4-Φ18 80 203 195 160 135 250 3 20 688 100 8-Φ18 100 229 215 181 155 300 3 20 863 114 8-Φ18 125 254 245 210 185 350 3 22 940 132 8-Φ18 150 267 280 240 210 350 3 24 1030 150 8-Φ23 200 292 335 295 265 350 3 26 1277 168 12-Φ23 250 330 405 355 320 400 3 30 1491 203 12-Φ25 300 356 460 410 375 450 4 30 1701 237 12-Φ25 350 381 520 470 435 500 4 34 1875 265 16-Φ30 400 406 580 525 485 305 4 36 2180 300 16-Φ30 450 432 640 585 545 305 4 40 2440 325 20-Φ34 500 457 705 650 608 305 4 44 2860 360 20-Φ41 600 508 840 770 718 305 5 48 3450 425 20-Φ41 700 700
